전자소자실험06 트랜지스터의극성판독법
By 나폴레옹
나폴레옹의 1시간 25분짜리 유튜브 영상 ‘전자소자실험06 트랜지스터의극성판독법’의 AI 요약이에요(2020년 10월 3일 공개). 전체 스크립트를 핵심 9가지로 정리했고, 타임스탬프를 누르면 해당 장면으로 이동해요.
요약
이 비디오는 트랜지스터의 PNP 및 NPN 타입 구조와 동작 원리를 설명하고, 디지털 멀티미터를 사용하여 트랜지스터의 극성(베이스, 이미터, 컬렉터)과 타입을 판별하는 실용적인 방법을 다양한 사례와 함께 상세히 안내합니다.
핵심 포인트
- 트랜지스터는 PNP와 NPN 두 가지 타입으로 나뉘며, 다이오드를 접합하여 만든 반도체 소자로 스위칭 및 증폭 기능을 수행합니다.
- 트랜지스터는 베이스(가운데), 이미터(전하 방출), 컬렉터(전하 수집)의 세 가지 단자로 구성되며, 각 단자의 역할이 중요합니다.

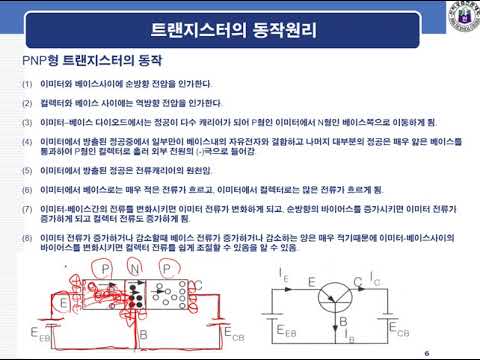

- PNP 트랜지스터는 이미터-베이스 순방향, 컬렉터-베이스 역방향 전압 인가를 통해 정공의 이동으로 동작하며, NPN 트랜지스터는 전자의 이동으로 동작하는 원리는 동일합니다.
- 트랜지스터의 극성 판별은 멀티미터의 저항 측정 또는 다이오드 측정 기능을 활용하여 단자 간의 도통 상태를 확인하는 방식으로 수행할 수 있습니다.
- 트랜지스터의 정확한 극성 판독은 회로 조립 시 오작동을 방지하고 부품의 불량 여부를 확인하는 데 필수적인 과정입니다.
- 트랜지스터의 세 단자 중 두 단자 간의 도통 시험을 반복하여 공통으로 도통되는 단자를 베이스로 식별합니다.
- 베이스 단자에 연결된 리드선이 적색(플러스)일 때 도통되면 NPN 타입, 흑색(마이너스)일 때 도통되면 PNP 타입 트랜지스터로 판별합니다.
- 베이스를 기준으로 나머지 두 단자(이미터, 컬렉터)를 측정하여 저항값이나 전압값이 높은 쪽을 이미터, 낮은 쪽을 컬렉터로 결정합니다.
- 멀티미터 사용 시 적색 리드선은 전원의 플러스 극성, 흑색 리드선은 마이너스 극성으로 작용함을 이해하는 것이 중요합니다.
