EC1 w9 1 opamp2
Admin Helpdesk의 54분짜리 유튜브 영상 ‘EC1 w9 1 opamp2’의 AI 요약이에요(2026년 8월 31일 공개). 전체 스크립트를 핵심 9가지로 정리했고, 타임스탬프를 누르면 해당 장면으로 이동해요.
요약
이 강의는 연산 증폭기(Op-Amp)의 기본 원리, 특히 가상 접지 개념과 무한 이득 특성을 활용하여 반전 증폭기 및 가산기 회로의 이득을 분석하고 실제 회로에서의 적용을 설명합니다.
핵심 포인트
- 연산 증폭기(Op-Amp)의 핵심 특성은 무한대에 가까운 입력 임피던스와 무한대에 가까운 전압 이득이며, 이는 가상 접지 개념을 이해하는 데 중요합니다.
- 가상 접지(Virtual Ground)는 Op-Amp의 높은 이득으로 인해 비반전 입력 단자(V+)와 반전 입력 단자(V-)의 전압이 거의 같아지는 현상을 의미하며, V+가 접지되면 V-도 0볼트가 됩니다.

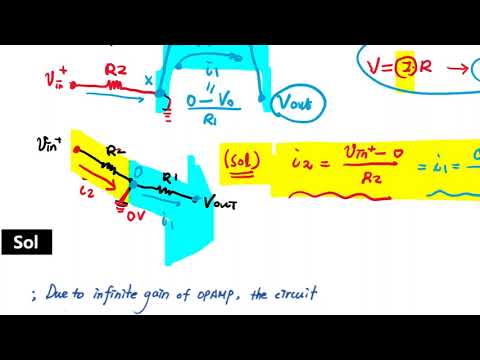

- 반전 증폭기 회로에서 입력 신호는 저항 R2를 통해 반전 입력 단자로 들어가고, Op-Amp의 높은 입력 임피던스 때문에 모든 전류는 피드백 저항 R1을 통해 출력으로 흐르게 됩니다.
- 반전 증폭기의 이득은 피드백 저항 R1과 입력 저항 R2의 비율에 의해 결정되며, 이득은 -R1/R2로 계산됩니다.
- Op-Amp는 휴대폰 안테나와 같이 미약한 신호를 수신하여 CPU나 메모리에서 처리할 수 있도록 증폭하는 데 사용됩니다.
- 가산기 회로는 여러 입력 신호를 저항을 통해 반전 입력 단자로 모으고, 이 전류들이 피드백 저항을 통해 출력으로 흘러가면서 입력 신호들의 합을 가중치에 따라 증폭하는 역할을 합니다.
- 다중 입력 가산기 회로에서 출력 전압은 각 입력 전압과 해당 입력 저항 및 피드백 저항의 비율에 의해 결정되며, 모든 입력 저항이 같으면 각 입력 전압의 합에 음의 피드백 저항 비율을 곱한 값이 됩니다.
- Op-Amp 회로를 분석할 때는 가상 접지 개념과 무한 입력 임피던스 특성을 활용하면 복잡한 회로도 쉽게 이해하고 이득을 계산할 수 있습니다.
- 실제 회로에서는 Op-Amp IC와 저항, 커패시터 등의 부품을 사용하여 다양한 기능을 구현하며, 회로 설계를 통해 원하는 이득 값을 얻을 수 있습니다.
