On The Bench- Voltage Regulator

Ringkasan

Poin penting

• Regulator tegangan berfungsi mengukur tegangan keluaran alternator dan menyesuaikan arus medan untuk mempertahankannya dalam rentang yang dapat diterima. 0:09
• Jika tegangan keluaran terlalu rendah, regulator akan meningkatkan arus medan; jika terlalu tinggi, regulator akan mengurangi arus medan. 0:24
• Terminal utama pada regulator tegangan meliputi terminal bus untuk daya, terminal medan untuk memberi daya pada kumparan medan alternator, terminal ground, dan terminal paralel untuk konfigurasi multi-mesin. 1:35

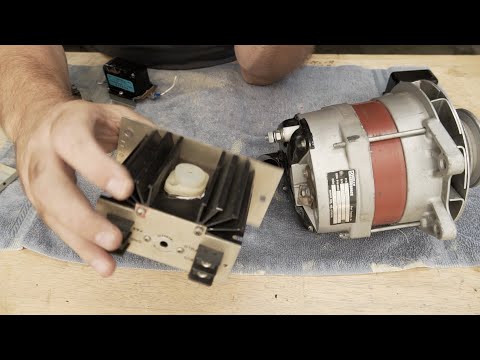

• Tugas utama dalam mengatur variasi arus medan di dalam regulator tegangan dilakukan oleh sebuah transistor yang terpasang pada pendingin (heat sink). 1:59
• Relai tegangan berlebih dipasang secara seri antara regulator tegangan dan alternator sebagai mekanisme keamanan. 2:47
• Sirkuit elektronik internal dalam regulator mengukur tegangan keluaran dan memicu transistor untuk mengproporsikan jumlah arus medan yang tepat. 3:41
• Kontak relai tegangan berlebih yang biasanya tertutup akan terbuka jika tegangan menjadi terlalu tinggi, menginterupsi arus medan dan mematikan alternator. 3:43
• Relai ini bekerja dengan memantau tegangan, dan jika terlalu tinggi, akan memberi energi pada kumparan untuk menciptakan medan magnet yang menarik kontak agar terbuka. 4:06
• Jika relai tegangan berlebih terpicu saat penerbangan, mematikan dan menyalakan kembali alternator dapat meresetnya, tetapi pemicuan berulang menunjukkan masalah perawatan yang serius. 4:45
• Regulator tegangan modern, seperti dari Plane Power, mengintegrasikan fungsi relai tegangan berlebih langsung ke dalam elektroniknya, sehingga tidak memerlukan relai terpisah. 5:09
