CLASE 3 (1) - LINEAS DE TRANSMISION DE POTENCIA

By JORDAN JAIR TORRES CHAMBI

2 h vídeo·es··2463 views

Este es un resumen generado por IA de “CLASE 3 (1) - LINEAS DE TRANSMISION DE POTENCIA”, un vídeo de YouTube de 2 h de JORDAN JAIR TORRES CHAMBI, publicado el 2 de mayo de 2022. Condensa la transcripción completa en 10 puntos clave con marcas de tiempo.

Resumen

El video explica detalladamente el proceso de diseño y construcción de líneas de transmisión de potencia, abarcando desde los cálculos mecánicos de los conductores y el dimensionamiento de los soportes hasta la planificación de la instalación en campo, considerando factores ambientales y eléctricos.

Puntos clave

  • El diseño de líneas de transmisión de potencia requiere determinar la plantilla de tendido, el esfuerzo de templado y graficar los esfuerzos máximos en los cables para diferentes vanos.

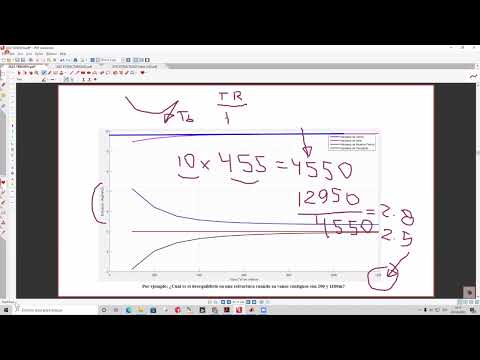

  • Es crucial calcular el coeficiente de seguridad del conductor, asegurando que sea al menos 2.5 para todos los vanos, lo que valida la robustez del diseño.
  • La flecha máxima del conductor, calculada a la temperatura más alta (e.g., 45°C), es fundamental para determinar la altura necesaria de los soportes y garantizar la distancia mínima al terreno.
  • La longitud de la cadena de aisladores se dimensiona según el nivel de tensión de la línea, influyendo directamente en la altura total requerida del poste o torre.
  • La "plantilla de tres catenarias" es una herramienta gráfica esencial para la distribución de estructuras en el terreno, asegurando que la curva inferior sea tangente al terreno y manteniendo las distancias mínimas.
  • Las estructuras tipo "R" (remate) son las más costosas y se ubican al inicio y final de la línea, cerca de las subestaciones, ya que soportan tiros unilaterales sin equilibrio.
  • El proceso de flechado en campo implica ajustar la flecha del conductor a una temperatura específica (e.g., 18°C) en un vano de referencia, lo que automáticamente ajusta los demás vanos en el tramo.
  • Es fundamental considerar el efecto de fluencia (creep) del conductor, que provoca un estiramiento gradual a lo largo del tiempo, y compensarlo durante la instalación ajustando la flecha inicial.
  • El diseño de las estructuras de soporte debe considerar cargas climáticas como hielo y viento, así como factores ambientales como la polución y la arena, que pueden degradar los materiales.
  • Los criterios de diseño eléctrico, como el nivel de tensión y los impulsos por rayo, influyen directamente en las distancias mecánicas y el ángulo de oscilación de las cadenas de aisladores, afectando el dimensionamiento de las crucetas y la torre.
