41. Spanning Tree Protocol - Parte 1

By P C

1 h 4 min vídeo·es··5564 views

Este es un resumen generado por IA de “41. Spanning Tree Protocol - Parte 1”, un vídeo de YouTube de 1 h 4 min de P C, publicado el 17 de agosto de 2023. Condensa la transcripción completa en 10 puntos clave con marcas de tiempo.

Resumen

Este video explica los fundamentos del protocolo Spanning Tree (STP), detallando cómo previene bucles en redes de Capa 2 mediante la elección de un Root Bridge, la asignación de roles a los puertos (Root Port, Designated Port, Non-Designated Port) y la determinación de costos de ruta, todo ello para crear una topología lógica libre de bucles.

Puntos clave

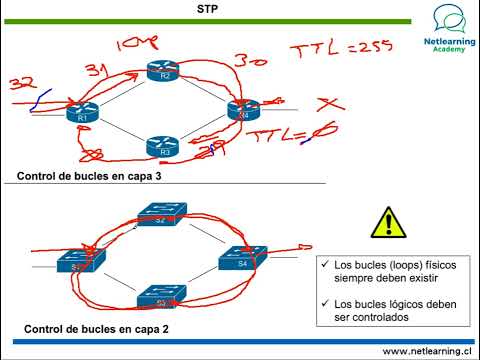

  • Las redes modernas deben tener redundancia física para evitar caídas importantes ante fallos, lo que implica la creación de bucles físicos que deben ser controlados lógicamente.
  • En Capa 3, los bucles se controlan mediante el campo TTL (Time To Live) en los paquetes IP, que decrementa su valor y descarta el paquete si entra en un bucle continuo.
  • En Capa 2, la ausencia de un mecanismo similar al TTL en las tramas Ethernet hace necesaria la implementación de protocolos como Spanning Tree para evitar bucles.
  • Spanning Tree (STP), creado por Radia Perlman, es un protocolo esencial para controlar y evitar bucles lógicos en redes de Capa 2, y viene activado por defecto en switches administrables.
  • Los componentes clave de Spanning Tree incluyen el Bridge ID (prioridad + MAC), Port ID (prioridad + número de puerto) y Path Cost (costo acumulativo de la ruta).
  • Las BPDU (Bridge Protocol Data Units) son mensajes que los switches intercambian para comparar estados, detectar bucles y formar la topología lógica, enviándose cada dos segundos (Hello Time).
  • Los enlaces que no son necesarios para la comunicación directa hacia el Root Bridge son bloqueados para eliminar bucles, y los puertos restantes se designan como 'Designated Ports' o 'Non-Designated Ports'.
  • El proceso de formación de la topología lógica comienza con la elección de un único Root Bridge, que es el switch con el Bridge ID más bajo.
  • En caso de empate en la elección de roles de puerto o Root Bridge, se utilizan reglas de desempate (tie-breakers) que consideran el Root Bridge ID, el costo de ruta, el Bridge ID del switch emisor y el Port ID.
  • Una vez elegido el Root Bridge, todos sus puertos se designan como 'Designated Ports', y los switches no Root Bridge determinan su 'Root Port' basándose en el menor costo de ruta hacia el Root Bridge.
