Este é um resumo gerado por IA de “Manual de operação Yamaha MG20 / MG16 / MG12 / MG10 (Tutorial Completo)” — um vídeo do YouTube de 38 min de AUDITECH SOLUTION, publicado em 12 de fevereiro de 2020. Condensa a transcrição completa em 10 pontos principais com marcações de tempo.

Resumo

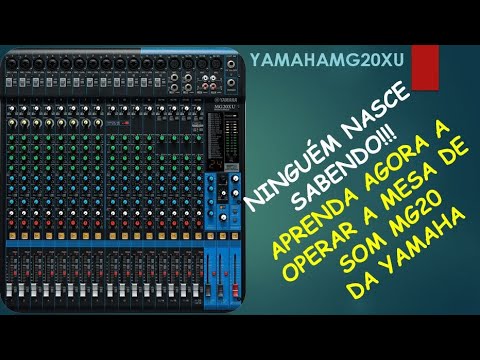

A mesa de som analógica Yamaha MG20XU é um console versátil com 20 canais, ideal para pequenas igrejas, oferecendo alta qualidade de áudio, compressor integrado, 24 efeitos digitais e conectividade USB para gravação e reprodução.

Pontos principais

  • A Yamaha MG20XU é uma mesa de som analógica com 20 canais (12 mono e 4 estéreo), 4 barramentos de subgrupo, 1 barramento estéreo e 4 saídas auxiliares.
  • As saídas auxiliares podem ser configuradas como pré-fader (Aux 1) ou comutáveis entre pré/pós-fader (Aux 2), enquanto Aux 3 e 4 são pós-fader, sendo Aux 4 também o envio para a máquina de efeitos.
  • Os canais mono possuem entradas combo balanceadas (XLR/P10) para microfone e linha, com botões Pad (-26dB) e filtro passa-altas (HPF) de 80Hz.
  • Cada canal mono de 1 a 8 inclui um compressor integrado de um único botão para controle dinâmico do sinal.
  • A seção de equalização dos canais mono oferece filtros fixos para agudos (10kHz) e graves (100Hz), e um filtro de médios paramétrico com frequência selecionável (250Hz a 5kHz).
  • A mesa possui alimentação Phantom Power de +48V, acionada por um único botão para todos os canais, essencial para microfones condensadores.
  • Os canais estéreo (13-20) oferecem entradas XLR e P10 (ou RCA), sem botão Pad, e o canal 19/20 possui um botão dedicado para receber áudio via USB 2.0 do computador.
  • A seção de efeitos digitais conta com 24 programas, permitindo ajuste de parâmetros, ativação e controle de nível de envio para os canais.
  • A conectividade traseira oferece interface USB 2.0 para gravação e reprodução, quatro saídas auxiliares, quatro saídas de subgrupo e saídas estéreo balanceadas (XLR) e desbalanceadas (P10).
  • O painel master inclui medidores de nível para saídas estéreo e de grupo, faders mestres para auxiliares, subgrupos e saída estéreo, além de controles independentes para monitor e fone de ouvido.
Manual de operação Yamaha MG20 / MG16 / MG12 / MG10 (Tutorial Completo)

Manual de operação Yamaha MG20 / MG16 / MG12 / MG10 (Tutorial Completo)

A mesa de som analógica Yamaha MG20XU é um console versátil com 20 canais, ideal para pequenas igrejas, oferecendo alta qualidade de áudio, compressor integrado, 24 efeitos digitais e conectividade USB para gravação e reprodução.

Pontos principais

—A Yamaha MG20XU é uma mesa de som analógica com 20 canais (12 mono e 4 estéreo), 4 barramentos de subgrupo, 1 barramento estéreo e 4 saídas auxiliares.
—As saídas auxiliares podem ser configuradas como pré-fader (Aux 1) ou comutáveis entre pré/pós-fader (Aux 2), enquanto Aux 3 e 4 são pós-fader, sendo Aux 4 também o envio para a máquina de efeitos.
—Os canais mono possuem entradas combo balanceadas (XLR/P10) para microfone e linha, com botões Pad (-26dB) e filtro passa-altas (HPF) de 80Hz.
—Cada canal mono de 1 a 8 inclui um compressor integrado de um único botão para controle dinâmico do sinal.
—A seção de equalização dos canais mono oferece filtros fixos para agudos (10kHz) e graves (100Hz), e um filtro de médios paramétrico com frequência selecionável (250Hz a 5kHz).
—A mesa possui alimentação Phantom Power de +48V, acionada por um único botão para todos os canais, essencial para microfones condensadores.
—Os canais estéreo (13-20) oferecem entradas XLR e P10 (ou RCA), sem botão Pad, e o canal 19/20 possui um botão dedicado para receber áudio via USB 2.0 do computador.
—A seção de efeitos digitais conta com 24 programas, permitindo ajuste de parâmetros, ativação e controle de nível de envio para os canais.
—A conectividade traseira oferece interface USB 2.0 para gravação e reprodução, quatro saídas auxiliares, quatro saídas de subgrupo e saídas estéreo balanceadas (XLR) e desbalanceadas (P10).
—O painel master inclui medidores de nível para saídas estéreo e de grupo, faders mestres para auxiliares, subgrupos e saída estéreo, além de controles independentes para monitor e fone de ouvido.
