Revisão de Estática - Resolvido - Exercicio 1.1 Hibbeler

Summary

Key Points

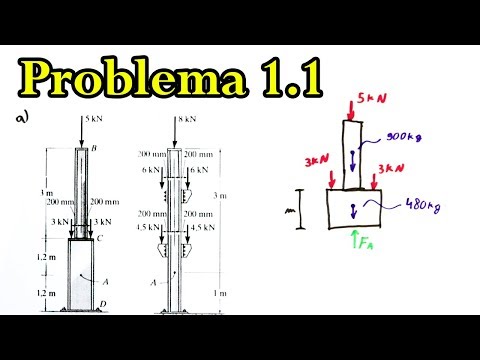

• —O exercício 1.1 do livro de River consiste em calcular a força normal resultante em um ponto A de uma seção composta por diferentes elementos. 0:02
• —O vídeo demonstra o cálculo da força normal para diferentes configurações ou pontos, obtendo resultados como 24.5 kN e 34.9 kN. 0:08
• —A seção é composta por trechos com pesos específicos distintos, como 300 kg/m e 400 kg/m, e em outra parte, 200 kg/m. 0:21
• —Um sinal negativo no resultado da força normal indica que a força é de compressão, ou seja, atua para dentro da seção. 0:41
• —As forças a serem consideradas no diagrama de corpo livre incluem a força normal (que é a incógnita) e o peso próprio de cada segmento da peça. 1:07
• —O peso próprio de cada segmento é calculado multiplicando o peso específico pelo comprimento do trecho e convertido de quilogramas para quilonewtons (kN) usando a aceleração da gravidade (9.81 m/s²). 1:35
• —Para garantir o equilíbrio estático da peça, o somatório de todas as forças na direção vertical (eixo Y) deve ser igual a zero. 3:07
• —Para iniciar a resolução, é fundamental desenhar um diagrama de corpo livre, realizando um corte na peça no ponto de interesse (ponto A). 3:27
• —Ao aplicar o somatório de forças, as forças que atuam para baixo são geralmente consideradas negativas e as que atuam para cima como positivas, permitindo isolar e calcular a força normal. 5:22
• —Uma abordagem alternativa é apresentada, calculando a reação na base e analisando a seção de baixo para cima, confirmando os resultados obtidos. 6:26
